劳斯莱斯V12发动机大修
镗缸下套，根治拉缸与烧机油
宝马760同款N73引擎 · 原厂设计缺陷 · 我们的根治方案
这台劳斯莱斯怎么了？
这是一台劳斯莱斯，搭载了与宝马760同款的V12发动机（代号N73）。车主在使用过程中发现两个越来越明显的问题：
- 发动机抖动加剧——尤其是怠速时，能感受到明显的运转不平顺
- 机油消耗量越来越大——每隔一段时间就需要补充机油，且排气管开始冒蓝烟
经过检查确诊：气缸壁出现拉伤（拉缸），同时伴随着严重的机油燃烧现象。
❌ 为什么V12发动机特别容易出现这个问题？
这不是偶然故障，而是原厂设计上的结构性缺陷——后面我们会详细解释。
📷 劳斯莱斯车头实拍：标志性的欢庆女神立标 + V12发动机舱
车辆基本信息
🏎️
车型
劳斯莱斯
（古思特/幻影系）
（古思特/幻影系）
⚙️
发动机
BMW N73
V12 6.0L
V12 6.0L
📏
行驶里程
十几万公里
⚠️
核心故障
拉缸 +
烧机油
烧机油
🔧
维修方式
镗缸下套
💡
技术难点
原厂设计
缺陷修复
缺陷修复

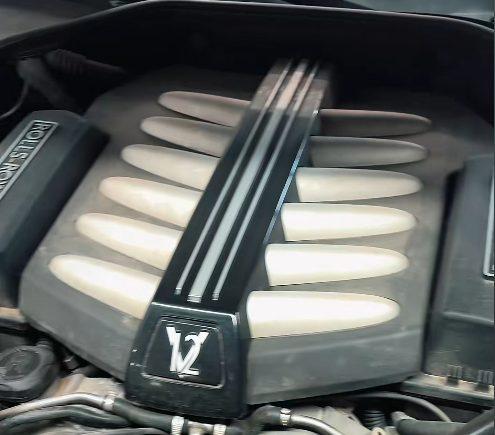

📷 V12发动机舱特写——标志性的V12标识覆盖在双排气管路上，这台发动机与宝马760完全同源
深度技术分析：为什么会出问题？
第一步：搞清楚这台V12的身份
很多人不知道，劳斯莱斯在宝马集团旗下期间生产的车型（如古思特Ghost、幻影Phantom等），其V12发动机直接来自宝马的技术平台——就是那台大名鼎鼎的N73型V12发动机，和宝马760Li用的是同一台。
这是一台自然吸气、DOHC、每缸4气门的旗舰级发动机，最大功率约450马力，峰值扭矩600牛·米。纸面参数非常漂亮。
但问题是——它的某些设计细节，埋下了隐患。
🔍 宝马直列6缸 vs V12 —— 烧机油原因完全不同！
对比项
🔹 宝马 直列6缸
🔸 劳斯莱斯/BMW V12
活塞环类型
分体环
（第3道油环分两片）
（第3道油环分两片）
一体环
（第3道油环为整体式）
（第3道油环为整体式）
油环回油孔
✅ 较大
不易堵塞
不易堵塞
⚠️ 较小
容易被积碳堵住
容易被积碳堵住
烧机油主因
通常是
气门油封老化
气门油封老化
主要是
油环回油孔堵塞
油环回油孔堵塞
维修方向
换气门油封即可解决
需要从根本上解决
缸套+活塞环系统
缸套+活塞环系统
故障机理：从积碳到拉缸的完整链条
阶段①
原厂铝制缸套 + 一体环 = 天然弱点组合
N73 V12的原厂缸套采用铝制材质（为了轻量化），配合一体式活塞环设计。这种组合在新车状态下没有问题，但随着里程增加……
阶段②
积碳逐渐堆积，回油孔被堵塞
由于一体环的第3道油环回油孔尺寸偏小，长期运行后，燃烧室产生的积碳会逐渐堵塞这些回油孔。
回油孔一旦堵塞，刮下来的机油就无法流回油底壳，只能滞留在气缸壁上。
回油孔一旦堵塞，刮下来的机油就无法流回油底壳，只能滞留在气缸壁上。
阶段③
机油参与燃烧 → 更多积碳 → 恶性循环
滞留的机油在高温高压下参与燃烧，产生更多的碳化物沉积。这些新的积碳又进一步堵塞回油孔……形成恶性循环。
这就是为什么车主感觉"机油越烧越厉害"——不是错觉，是真的在加速恶化。
这就是为什么车主感觉"机油越烧越厉害"——不是错觉，是真的在加速恶化。
阶段④
最终结果：拉缸
当积碳和异常磨损发展到一定程度，气缸壁表面出现划痕（拉缸）。此时活塞密封性大幅下降，发动机开始抖动、动力下降、冒蓝烟。
如果不进行彻底修复，发动机将面临报废。

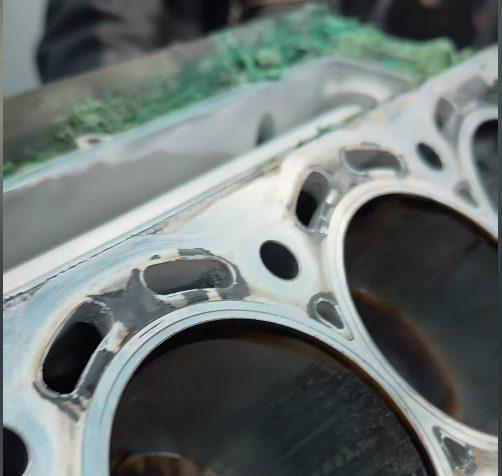

⚠️ 实拍：气缸内壁的拉痕——这就是"拉缸"的真实样子。原本光滑的镜面出现了明显的划伤和磨损痕迹。
我们的解决方案：镗缸下套
⚠️ 先说说网上的争议
"镗缸下套"在网络上确实存在很大争议。有人认为这是"不正规的土办法"，也有人担心下套后会出现各种问题。但我们的实践经验告诉我们：只要工艺规范、材料合格，镗缸下套完全没有问题。
第1步 · 发动机拆解
将V12发动机从车上完整拆下
劳斯莱斯的V12发动机体积庞大，拆解需要专业工具和经验。我们将发动机总成从车内取出，运至车间进行分解。
第2步 · 分解检测
全部分解至基础部件，逐项检测
将发动机完全分解，包括气缸盖、活塞连杆组、曲轴等全部取出。
对每一个部件进行精密测量：
对每一个部件进行精密测量：
- 气缸内径测量（确认拉缸位置和程度）
- 曲轴跳动量检测
- 凸轮轴磨损检查
- 轴承间隙测量

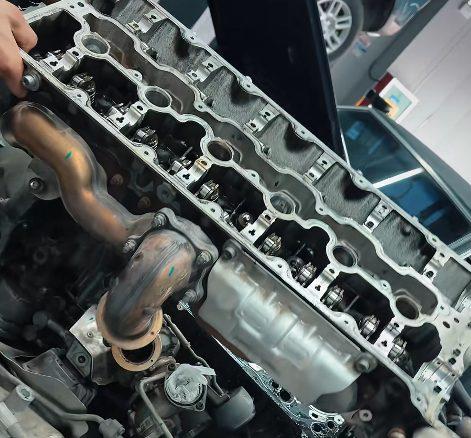

📷 V12发动机拆解后的气缸体——可以看到完整的气门弹簧、凸轮轴和气缸结构
第3步 · 镗缸 ⭐ 核心！
将受损气缸内壁镗大
使用精密镗床，将已经拉伤的气缸内壁均匀镗大（通常加大0.5mm~1.0mm），去除所有损伤区域，得到一个完美圆整的新内孔。
这一歩要求极高的精度：圆柱度、圆度、表面粗糙度都必须控制在严格范围内。
这一歩要求极高的精度：圆柱度、圆度、表面粗糙度都必须控制在严格范围内。
第4步 · 下套 ⭐ 核心！
压入全新铸铁/合金缸套
在镗大的气缸孔中，过盈配合压入全新的缸套。
我们选用的缸套材质是高品质铸铁或专用合金——这种材料的耐磨性和抗拉伤能力，远超原厂铝制缸套。
缸套压入后，再次精镗（珩磨）至标准配合尺寸，确保与活塞的配合间隙精准无误。
我们选用的缸套材质是高品质铸铁或专用合金——这种材料的耐磨性和抗拉伤能力，远超原厂铝制缸套。
缸套压入后，再次精镗（珩磨）至标准配合尺寸，确保与活塞的配合间隙精准无误。
新缸套 + 新活塞环 + 新配合间隙 = 彻底告别原厂设计缺陷
第5步 · 组装调试
按规范组装并进行冷热测试
更换所有需要更换的易损件（活塞环、大小瓦、油封、密封垫等），按扭矩标准逐个紧固。
组装完成后进行冷态测试和热态测试，确认各缸压力均匀、无异常噪音、无渗漏。
组装完成后进行冷态测试和热态测试，确认各缸压力均匀、无异常噪音、无渗漏。
V12发动机恢复平稳运转，动力输出恢复正常。
为什么我们坚持用镗缸下套？
三个理由，一个结论
- 实践验证：镗缸下套在中国汽修行业已有几十年历史，无数工程机械、船舶、重卡发动机都在用，技术非常成熟
- 材料升级：新缸套的耐磨性 > 原厂铝制缸套。等于给发动机换了一套更好的"皮肤"
- 根治问题：不只是修补拉伤，而是从根本上替换了有设计缺陷的原厂缸套系统
网上有争议 ≠ 工艺有问题。
争议往往来自不规范的操作，而不是工艺本身。
常见问题解答
Q：劳斯莱斯的V12发动机为什么容易拉缸？
劳斯莱斯（古思特/幻影等）搭载的V12发动机与宝马760是同款N73系列。原厂采用铝制缸套，活塞环设计为一体环（整体式），第3道油环的回油孔较小。长期使用后，积碳容易堵塞油环回油孔，导致机油无法正常回流到油底壳，从而在气缸壁上形成积碳层，最终造成拉缸。这是原厂设计的结构性问题。
Q：什么是镗缸下套？这个工艺靠谱吗？
镗缸下套是将已经磨损的气缸内壁重新镗大，然后压入一个全新的铸铁或合金缸套。这项工艺在中国汽修行业已有几十年的成熟应用历史，大量工程机械、船舶发动机都在使用。虽然网络上有争议，但根据我们实践经验——只要工艺规范、材料合格、配合公差精确，镗缸下套后的发动机完全可以达到甚至超过原厂性能。争议往往来自不规范的施工，而非工艺本身。
Q：为什么说宝马直列6缸的烧机油原因和V12不同？
关键区别在于活塞环设计：宝马直列6缸的第3道油环采用分体环，回油孔更大更不容易堵塞，所以直六的烧机油通常只是气门油封老化。而V12使用一体环，回油孔小，容易被积碳堵塞，这才是V12烧机油的根源。两者表现相似但病因完全不同，维修方案必须对症下药。
Q：劳斯莱斯大修一次需要多少钱？
费用取决于故障程度和范围。仅V12镗缸下套一项，涉及发动机总成拆装、镗缸加工、定制缸套、更换活塞连杆组件、曲轴检测等工序，费用因车况而异。建议到我厂免费初步检测后详细报价。我们承诺：不盲目换件，只修该修的地方。
Q：镗缸下套后发动机寿命能维持多久？
规范施工的镗缸下套，其铸铁缸套耐磨性优于原厂铝制缸套。配合正确磨合期管理（前2000公里避免高转速、按时换机油），完全可以再跑十几万公里以上。很多经规范镗缸下套的老车，实际寿命超过了首次出厂水平——因为新材料和更高精度反而更好了。
